railroad を使ってみました。

今日何気にネットをみていたら、ソースから
モデル図（ER図）や、コントローラ図が、できるという記事を見つけました。
Railsを見える化「RailRoad」

自己学習しているアプリケーションの現在の状況がわかるのならと、
早速インストールをしようと思い、ほかのサイトを検索。

ここで、手順を書くと、以下の通り、
(1)予め、Graphvizをインストールしておきます。
（これって、Doxygenでも利用されているプログラムです。昔C++のドキュメント生成で使用しました。）

(2)次に、「RubyGems Package Manager」のコマンドプロンプトから、インストール
gem install railroad
これで以下の通り出力
--------------------------------------------------------------------
Successfully installed railroad-0.5.0
1 gem installed
Installing ri documentation for railroad-0.5.0...
Installing RDoc documentation for railroad-0.5.0...
--------------------------------------------------------------------
(3)モデル図（ER図）の作成
作成しているrailsのフォルダ(appとかconfigとかのフォルダがあるフォルダ）へ移動して以下を実行
railroad -o models.dot -M
結果は何も表示されなければOK
その後、neato -Tpng models.dot >models.png　と実行すると、
モデル図が作成されました。

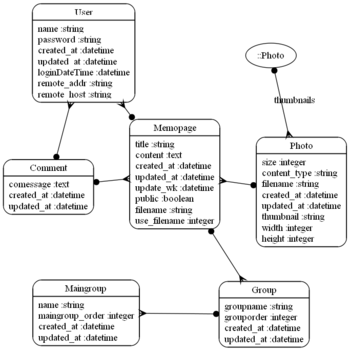

これが、現在作成しているアプリのモデル図

(4)コントローラ図の作成
続いて、
railroad -o controllers.dot -C
結果は何も表示されなければOKなのですが、、、
こちらは、以下のようなエラーが出てうまく動きませんでした。

--------------------------------------------------------------------
from H:/Ruby/lib/ruby/gems/1.8/gems/railroad-0.5.0/bin/railroad:38:in `new'
from H:/Ruby/lib/ruby/gems/1.8/gems/railroad-0.5.0/bin/railroad:38
from H:/Ruby/bin/railroad:19:in `load'
from H:/Ruby/bin/railroad:19
--------------------------------------------------------------------
で、ネットを捜索すると、rails2.3.2だと動かないという話があり、
いろいろと探していると、見つかりました。

どうもファイル名が変わったのが原因みたいですね。
該当するファイルはありません。
Ruby\lib\ruby\gems\1.8\gems\railroad-0.5.0\lib\railroad\　フォルダ
controllers_diagram.rb:23:
　　　files << 'app/controllers/application.rb'
controllers_diagram.rb:39:
　　　require "app/controllers/application.rb"

上記２カ所のapplication.rb　を、application_controller.rb　に変更して実行すると、エラーメッセージが出力されずに動きました！。
その後、neato -Tpng controllers.dot >controllers.png　と実行。

これが、現在作成しているアプリのコントローラ図

人に伝えるには、こんな資料があると良いですね。
